График Боде — бесценный инструмент в области систем управления. Как поставщик систем управления, я своими глазами видел, как эти графики могут предоставить огромное количество информации, имеющей решающее значение для понимания и оптимизации производительности системы. В этом блоге я разберу различные типы информации, которую мы можем получить из графика Боде, и объясню, почему эти знания так важны в бизнесе систем управления.
1. Информация об усилении и фазе
Начнем с основ: усиления и фазы. График усиления на диаграмме Боде показывает, как изменяется величина выходного сигнала системы относительно входного сигнала на разных частотах. Он измеряется в децибелах (дБ), что представляет собой логарифмическую шкалу. Положительное усиление означает, что выходной сигнал больше, чем входной, а отрицательный коэффициент усиления означает, что выходной сигнал меньше.
Например, если система управления предназначена для усиления сигнала, мы ожидаем увидеть положительное усиление в соответствующем диапазоне частот на графике Боде. С другой стороны, если система предназначена для ослабления сигнала, как в некоторых приложениях фильтрации, коэффициент усиления будет отрицательным.
Фазовый график, с другой стороны, говорит нам о временной задержке между входным и выходным сигналами. Оно измеряется в градусах. Фазовый сдвиг в 0 градусов означает, что вход и выход синхронизированы, а сдвиг фазы в 180 градусов означает, что они полностью не совпадают по фазе. В системах управления информация о фазе очень важна, поскольку она может повлиять на стабильность системы. Если фазовый сдвиг слишком велик на определенных частотах, система может начать колебаться.
2. Пропускная способность
Пропускная способность — еще одна ключевая информация из графика Боде. Проще говоря, это диапазон частот, в котором система может работать эффективно. Обычно полоса пропускания определяется как диапазон частот, в котором усиление не падает более чем на 3 дБ от максимального значения.
Для нас, как для поставщика систем управления, решающее значение имеет понимание пропускной способности системы. Если клиенту нужна система управления для приложения, использующего высокочастотные сигналы, нам необходимо убедиться, что система имеет достаточно широкую полосу пропускания. Например, при управлении системой связи широкая полоса пропускания позволяет передавать высокоскоростные данные. Если полоса пропускания слишком узкая, сигнал может исказиться, и система не будет работать должным образом.
3. Стабильность системы
Одна из наиболее важных вещей, на которые мы обращаем внимание на графике Боде, — это стабильность системы. Мы можем определить стабильность, взглянув на запас усиления и запас по фазе. Запас прибыли — это сумма дополнительной прибыли, которую можно добавить в систему, прежде чем она станет нестабильной. Он измеряется на частоте, где фазовый сдвиг составляет 180 градусов. Больший запас усиления означает, что система более стабильна.
Запас по фазе — это величина дополнительного фазового сдвига, которую система может выдержать, прежде чем она станет нестабильной. Он измеряется на частоте, где усиление составляет 0 дБ. Хорошее практическое правило заключается в том, что запас по фазе около 45–60 градусов и запас усиления не менее 6 дБ являются признаками стабильной системы.
В нашем бизнесе по поставке систем управления мы используем эти запасы, чтобы оценить, будет ли система работать надежно. Если у клиента есть система, которая находится на грани нестабильности, мы можем использовать график Боде, чтобы рекомендовать корректировки, например, добавление компенсатора для увеличения запаса по фазе или коэффициенту усиления.
4. Тип и порядок системы
Форма графика Боде также может рассказать нам о типе и порядке системы управления. Тип системы связан с количеством интеграторов в передаточной функции разомкнутого контура. Система типа 0 не имеет интеграторов, система типа 1 имеет один интегратор и так далее. Наклон графика усиления на низких частотах может дать нам представление о типе системы. Например, система типа 0 имеет плоскую диаграмму усиления на низких частотах, а система типа 1 имеет крутизну -20 дБ/декаду.
Порядок системы связан с количеством полюсов и нулей в передаточной функции. Системы более высокого порядка, как правило, имеют более сложные графики Боде с большим количеством пиков, впадин и более крутых склонов. Анализируя график Боде, мы можем оценить порядок системы, что помогает нам понять ее динамическое поведение. Это важно, когда мы проектируем или выбираем систему управления для конкретного применения. Например, система высокого порядка может потребовать более сложных алгоритмов управления для достижения хорошей производительности.
5. Резонанс и антирезонанс.
Резонанс и антирезонанс — явления, которые ясно проявляются на графике Боде. Резонанс возникает, когда отклик системы достигает максимума на определенной частоте. Обычно это происходит из-за взаимодействия полюсов и нулей системы. При резонансе усиление системы может значительно увеличиться, что может привести к большим колебаниям или даже повреждению системы, если ее не контролировать должным образом.
Антирезонанс, с другой стороны, является противоположным. Это частота, на которой отклик системы падает до минимума. Антирезонанс можно использовать для фильтрации нежелательных частот в системе управления.
Как поставщик системы управления, мы должны знать о резонансе и антирезонансе в системе. Если система клиента испытывает резонанс, мы можем использовать график Боде для определения резонансной частоты, а затем рекомендовать решения, такие как добавление демпфирования или изменение параметров системы.
Практическое применение в нашем бизнесе по поставке систем управления
Теперь давайте поговорим о том, как эта информация из графиков Боде используется в нашей повседневной деятельности в качестве поставщика систем управления.
Когда к нам приходит клиент с конкретными требованиями к системе управления, мы сначала анализируем его потребности с точки зрения частотной характеристики. Мы используем графики Боде для разработки системы, которая отвечает требованиям по коэффициенту усиления, фазе, полосе пропускания и стабильности. Например, если клиенту требуетсяПортативный радиочастотный пульт дистанционного управления, мы спроектируем систему управления так, чтобы она имела правильные характеристики усиления и фазы на рабочих частотах. Это гарантирует, что пульт дистанционного управления может отправлять и получать сигналы точно и без помех.
Мы также используем графики Боде для устранения неполадок. Если клиент сообщает о проблемах со своей системой управления, таких как нестабильность или низкая производительность на определенных частотах, мы можем использовать график Боде его системы для диагностики проблемы. Например, если система имеет низкий запас усиления, мы можем порекомендовать добавить компенсатор для повышения стабильности.
Кроме того, мы используем графики Боде для сравнения различных конструкций систем управления. Глядя на графики Боде различных систем, мы можем быстро увидеть, какая из них имеет лучшие характеристики с точки зрения усиления, фазы, полосы пропускания и стабильности. Это помогает нам выбрать лучшую систему для наших клиентов.
Заключение
В заключение отметим, что график Боде — невероятно мощный инструмент для нас как поставщика систем управления. Он предоставляет обширную информацию об усилении, фазе, полосе пропускания, стабильности, типе и порядке системы, а также резонансе и антирезонансе. Эта информация важна для проектирования, устранения неполадок и выбора подходящих систем управления для наших клиентов.

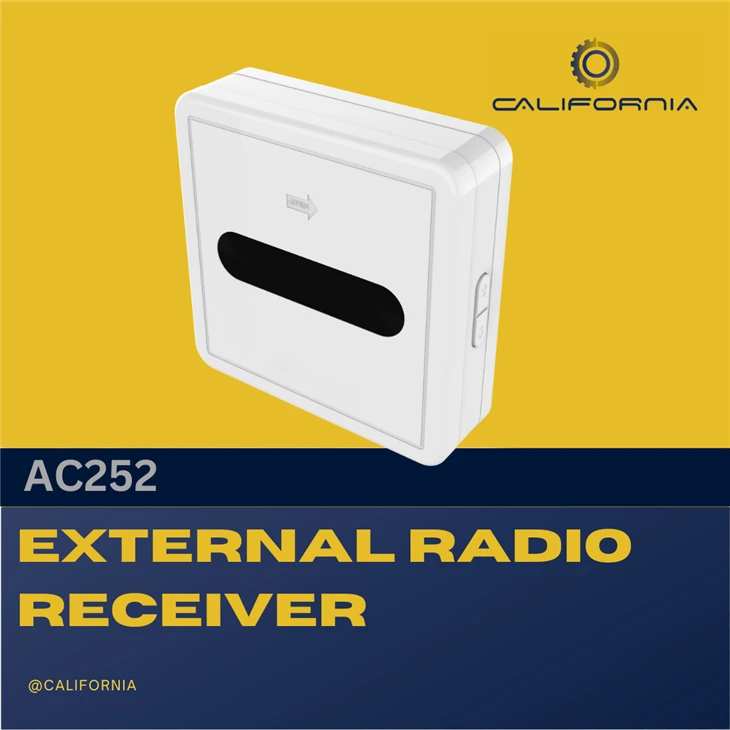

Если вы ищете систему управления, будь тоПортативный радиочастотный пульт дистанционного управления,Внешний радиоприемникилиМоторизованный слепой выключатель, мы здесь, чтобы помочь. Наша команда экспертов будет использовать графики Боде и другие передовые методы, чтобы гарантировать, что вы получите систему управления, которая точно соответствует вашим потребностям. Не стесняйтесь обращаться к нам, чтобы начать разговор о ваших требованиях. Мы с нетерпением ждем возможности работать с вами!
Ссылки
- Дорф, Р.К., и Бишоп, Р.Х. (2017). Современные системы управления. Пирсон.
- Франклин Г.Ф., Пауэлл Дж.Д. и Эмами - Наеини А. (2014). Управление динамическими системами с обратной связью. Пирсон.
